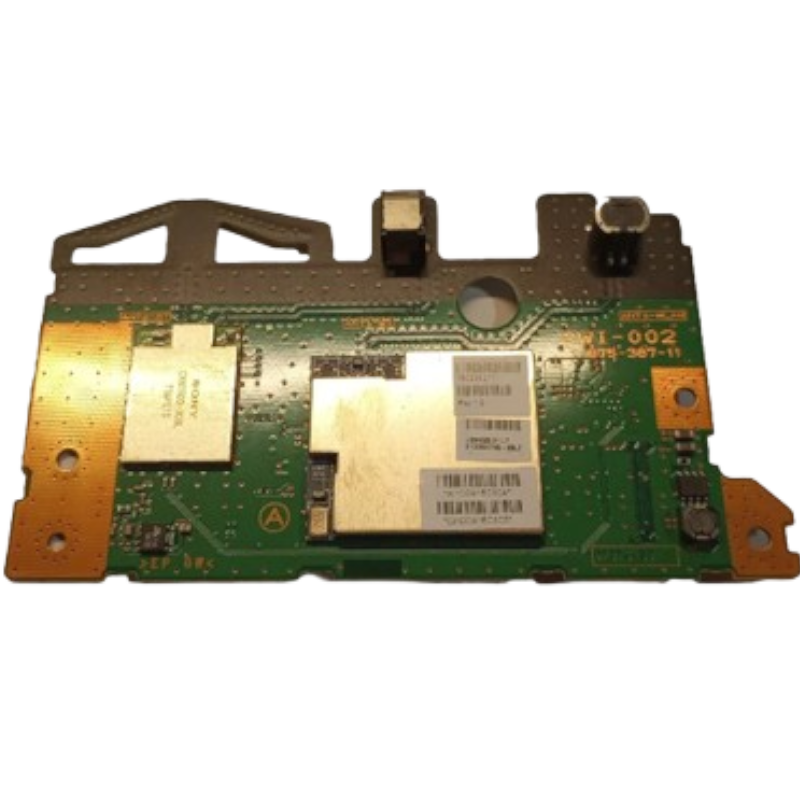

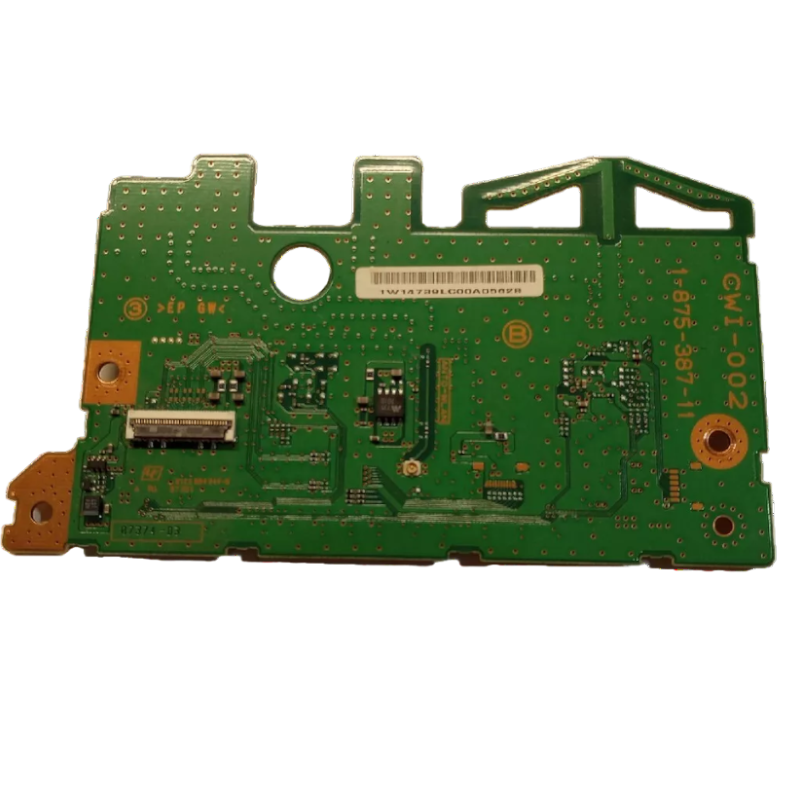

PLACA LÓGICA BLU-RAY PS3 (CWI-002)

Placa Lógica Blu-ray PS3 – Estrutura e Componentes Principais:

1. Processador Principal:
   • Responsável por gerenciar a leitura e o processamento de dados dos discos Blu-ray, DVDs e CDs.
2. Chip de Decodificação:
   • Utilizado para decodificar os dados de vídeo e áudio que são lidos dos discos. Ele garante que os dados sejam convertidos em um formato que a PS3 possa usar para exibir vídeo e som.
3. Controlador de Motor e Laser:
   • Controla os movimentos do motor que gira o disco e a posição do laser que lê os dados. Este componente é essencial para garantir que o disco seja lido corretamente.
4. Memória Flash:
   • Armazena o firmware específico para o drive Blu-ray. Esse firmware pode ser atualizado para corrigir bugs ou adicionar novas funcionalidades.
5. Conectores:
   • Conector de Alimentação: Fornece energia para a placa e seus componentes.
   • Conector de Dados: Permite a comunicação entre a placa Blu-ray e a placa-mãe principal do PS3. Esse conector transmite os dados lidos dos discos para o resto do sistema.
6. Capacitores e Resistores:
   • Esses componentes menores são usados para estabilizar e regular a energia e os sinais de dados que passam pela placa.
7. Interface de Controle:
   • Permite que o software do PS3 controle as operações do drive Blu-ray, como abrir e fechar a bandeja, iniciar ou parar a leitura de discos, e outras funções básicas de gerenciamento de mídia.

Funcionamento:

A placa lógica BMD-001 trabalha em conjunto com o drive de Blu-ray para garantir que os discos sejam lidos com precisão. Quando um disco é inserido, o laser é ativado para ler os dados no disco. Esses dados são então enviados para o processador principal da placa BMD-001, que os decodifica e transmite para a placa-mãe do PS3.

Diagnóstico e Reparos:

• Sintomas Comuns de Falha:
  • O drive de Blu-ray não reconhece os discos.
  • Erros ao tentar ler ou carregar jogos e filmes.
  • O drive não responde aos comandos de abertura ou fechamento.
• Reparos Comuns:
  • Atualização de firmware.
  • Substituição de componentes danificados, como capacitores ou o chip de decodificação.
  • Verificação de conexões soltas ou danificadas entre a placa lógica e o drive ou a placa-mãe.
